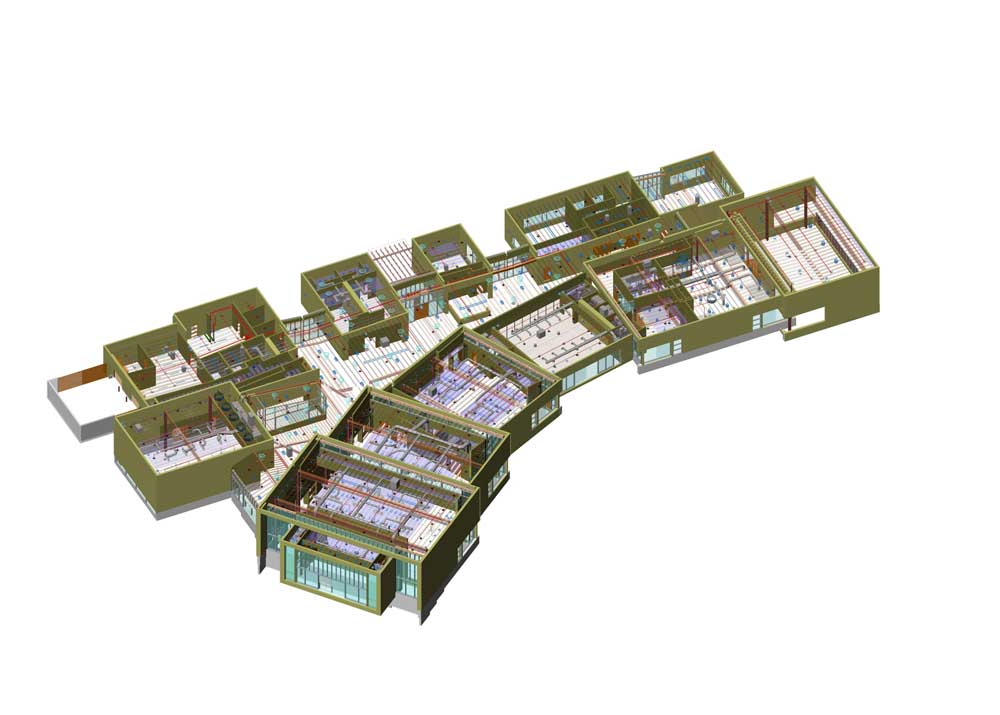

Обратите внимание!

Среди специалистов и проектных организаций мы проводим ежеквартальный конкурс на самый интересный объект спроектированный с применением нашей продукции.

Каждые 3 месяца мы выбираем победителей и награждаем их ценными призами.

Отправляйте Ваши заявки по адресу project@s-sml.ru.

Нарезка труб Smart SML

Трубы Smart SML производятся в соответствии со стандартом EN 877 и имеют номинальную длину – 3 метра.

Трубы могут быть нарезаны на отрезки нужной длины с помощью специального трубореза, либо болгаркой.В таком случае, края труб нужно зачистить от заусенцев и обработать антикоррозийным раствором.


Крепление труб Smart SML

Горизонтальные трубопроводы должны быть должным образом закреплены. Стандарт регламентирует монтаж с уклоном не менее 20 мм на каждый метр трубы, а так же установку крепежных хомутов - по 2 хомута на одну трехметровую трубу с интервалом в 2 метра, начиная на расстоянии 600 мм от соединительного хомута.

Для противодействия осевым нагрузкам, при монтаже вертикального трубопровода (на стояках) через каждые 12,5 м рекомендуется устанавливать поддерживающую опору, которая крепится на кронштейнах к стене.


Бетонирование труб Smart SML

Поскольку трубы Smart SML имеют схожий с бетоном коэффициент продольного растяжения, их можно без проблем бетонировать, однако нужно особое внимание уделить закреплению трубопровода на случай возможного сдвига или всплытия.


Соединение труб Smart SML

Соединение частей безраструбной канализации Smart SML осуществляется при помощи соединительных хомутов. Изначально система канализации Smart SML рассматривается как безнапорная, однако это не исключает возможности использования её в качестве напорного ливнестока либо напорной канализации.

В таком случае применяются специальные усиливающие хомуты, которые устанавливаются поверх соединительных. Система с использованием таких хомутов выдерживает рабочее внутреннее давление до 16 бар.

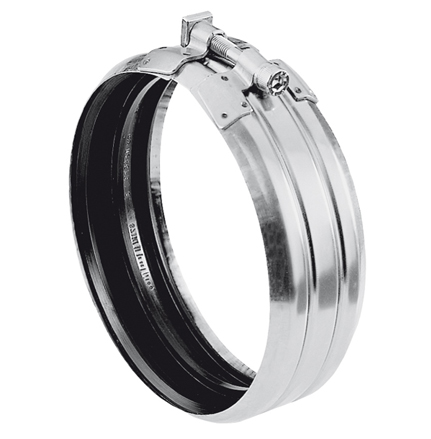

Соединительный хомут Rapid DN 50 – 200 с одним винтом
Соединительный хомут Rapid DN 50 – 200 с одним винтом

Сталь W2;

Уплотнительная манжета из EPDM;

Рабочее давление до 0,5 бар.

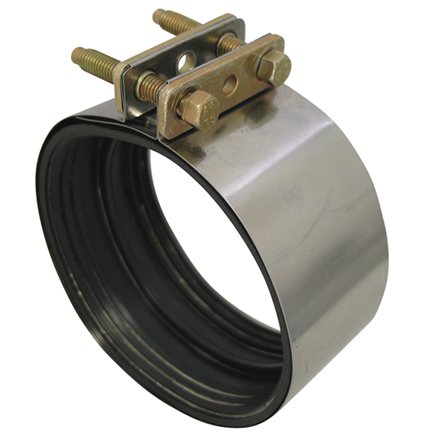

Соединительный хомут CV DN 250 – 300 с двумя винтами
Соединительный хомут CV DN 250 – 300 с двумя винтами

Сталь W2;

Уплотнительная манжета из EPDM;

Рабочее давление до 0,5 бар.

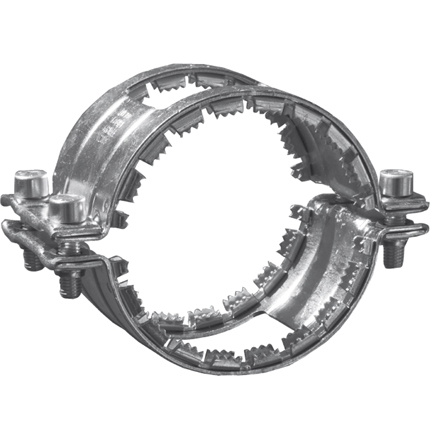

Усиливающий хомут Kombi-Kralle DN 50 – 300
Усиливающий хомут Kombi-Kralle DN 50 – 300

Сталь W2;

DN 50 – 150 состоит из двух сегментов;

DN 200 – 300 состоит из трех сегментов.

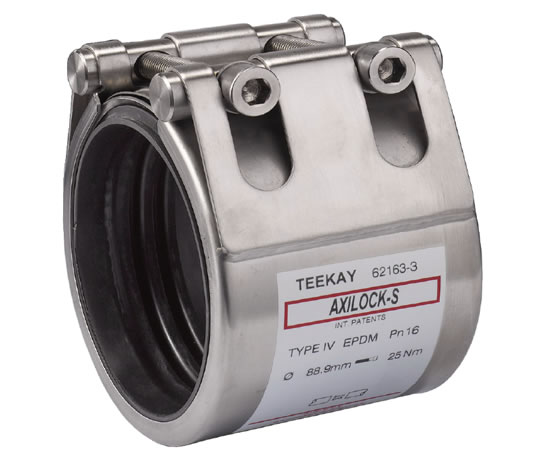

Усиливающий хомут Axilock DN 50 – 600
Усиливающий хомут Smart GRIP E DN 50 – 600

Сталь высокопрочная с гальваническим покрытием;

Прокладка из резины EPDM;

Рабочее давление до 16 бар.

Для соединения труб и фитингов S-SML с трубами, изготовленными из других материалов, используют специальные переходные манжеты, выполненные из резины EPDM.

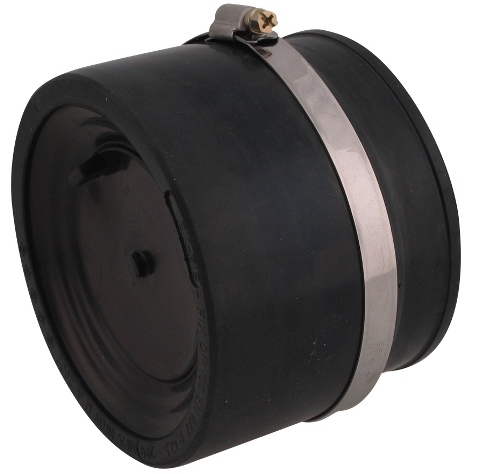

Манжета Konfix
Манжета Konfix

Для перехода с диаметров 50, 70, 80, 100, 125 на аналогичные диаметры труб из других материалов.

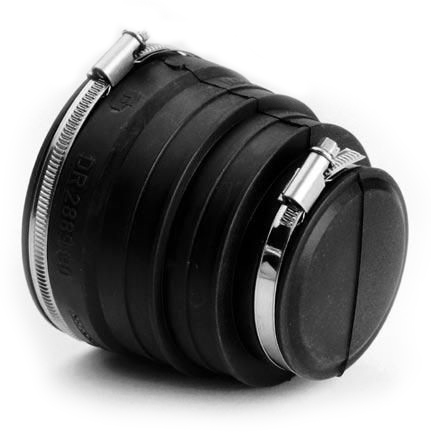

Манжета Multiquick
Манжета Multiquick

Для перехода с диаметра 100 на диаметры в диапазоне 100 – 72 мм.

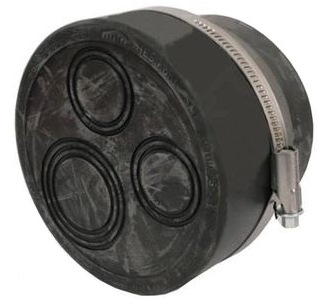

Манжета Konfix Multi
Манжета Konfix Multi

Для подключения до трех различных трубных систем к SML в диапазонах 32-40, 32-40, 40-48-56 - 72 мм.

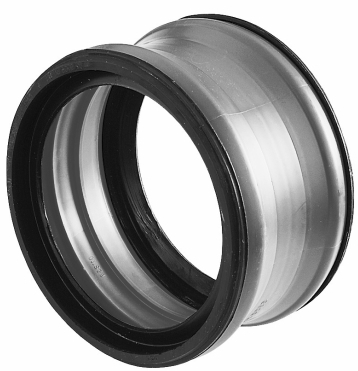

Переходные кольца SVE
Переходные кольца SVE

Из полипропилена используются при прокладке труб в грунте, а так же для соединения труб при наличии больших зазоров между их торцами.
